Fotobewerking en ontsluitingen

[GeoEd]

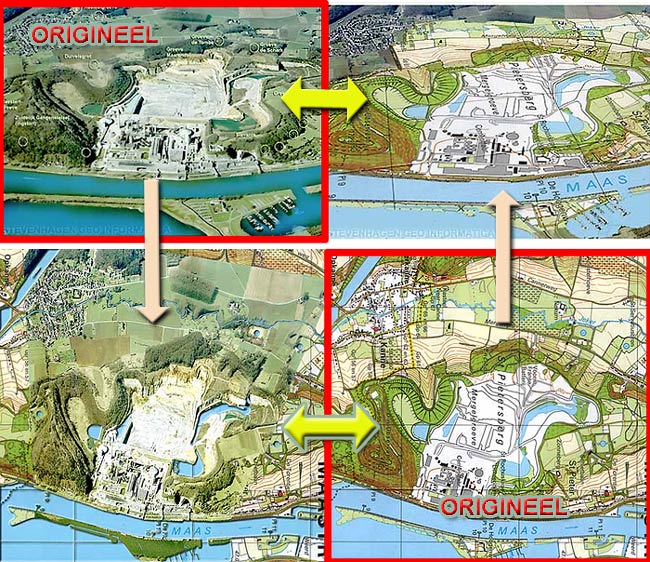

Hier een voorbeeld van de kracht van beeldbewerking. Linksboven de originele luchtfoto van de ENCI-groeve die met behulp van een stafkaart wordt omgezet naar een vertikale luchtfoto linksonder.
Met name toepasbaar wanneer je luchtfoto\'s hebt van ontsluitingen, die je wilt projecteren op nieuwe of oude kaarten.

[GeoEd]

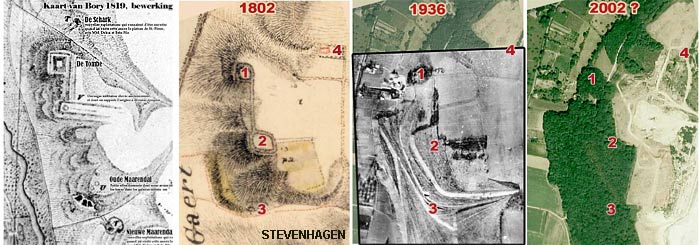

Een voorbeeld van het zoeken naar historische ontsluitingen. Links een kaar van Bory uit ca 1810. Er worden 3 onderaardse kalksteengroeven aangegeven: de Schark, de nieuwe Maarendalgroeve en de oude Maarendalgroeve. Bovendien een oude Franse Batterij (de Tombe). Tranchot heeft het gebied in 1802 in kaart gebracht. Bij 3 is de ingang van een oude groeve aangegeven: de oude Maarendalgroeve.
De Enci heeft heb gebied in de jaren twintig gedeeltelijk opgestort met afgegraven dekgrond. De groeve is verdwenen maar onder 3 geeft de luchtfoto ui 1936 aan dat de oude groeve gedeeltelijk is ingestort als gevolg van de druk. Bovendien kan worden afgeleid in hoeverre de ondergrond verstoord is.
Op de luchtfoto van 2002 is moeilijk af te leiden wat het verstoorde gebied is.

Dus mbv oude foto\'s en kaarten zijn oude ontsluitingen terug te vinden en kan de mate van verstoring van de bovengrond worden vastgesteld.

[GeoEd]

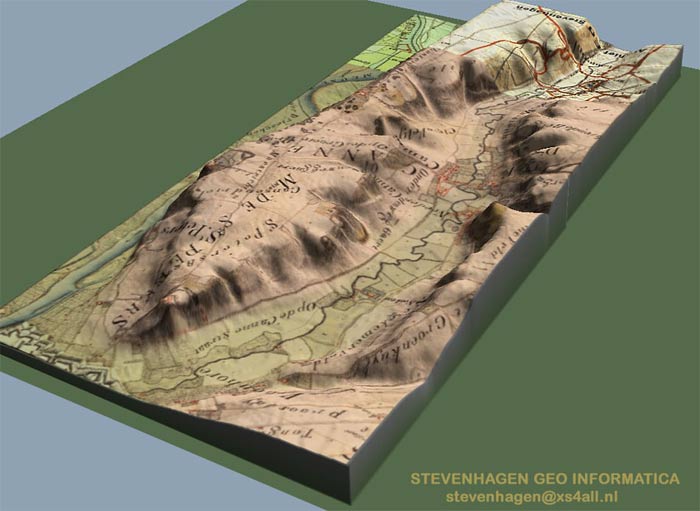

Een ander voorbeeld om oude ontsluitingen te zoeken. Een oude hoogtekaart van de Sint Pietersberg is eerst gedigitaliseerd en omgezet in een DEM (digitaal elevation model). vervolgens is een een kaart van 1802 overheen geprojecteerd. Het resultaat kan vanuit elke hoek worden bekeken.

[GeoEd]

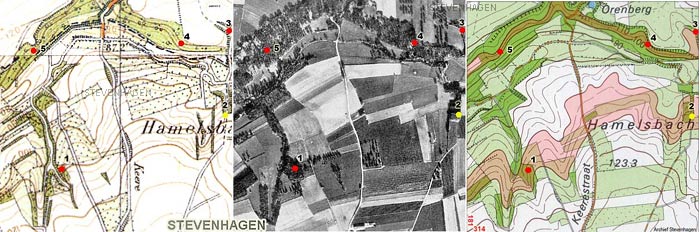

Hier een voorbeeld van het zoeken naar ontsluitingen. De rode punten zijn onderaardse kalksteengroeven. De groeven bevinden zich in een beperkte hoogteband die rechts op een topografische kaart is uitgezet. Link de situatie rond 1910 omdat veel groeven tot het begin van de vorige eeuw nog in gebruik waren. In het midden een luchtfoto uit ca 1948.
De combinatie van de hoogteband en de insnijdingen van wegen zijn vaak extra interessant.

[Casper]

Prachtig, werkelijk prachtig!

alleen snap ik niet helemaal wat je nu bij nummer twee doet, wat wordt daar precies wel en niet duidelijker?
mvg, Casper

[Isis]

Hee Ed,

Geweldig hoor! Het ziet er prachtig uit. Heb je ook (gratis) internetadresjes voor luchtfoto\'s en kaarten? Heb laatst google-earth kort bekeken. Zag er spectaculair uit, maar volgens mij waren alleen wat voorbeelden gratis (bv zeer gedetaileerde foto\'s van LA, USA) maar derest betaaloptie.

groeten Pepijn

[GeoEd]

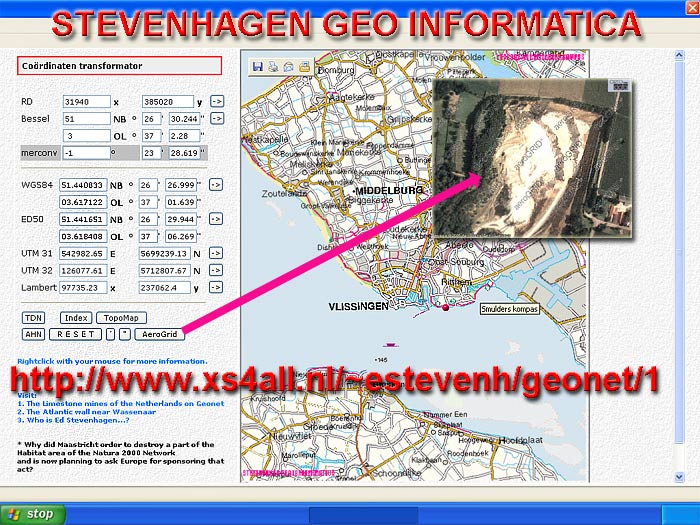

Luchtfoto\'s van Nederland:
Via mijn site de Limburgse mergelgroeven of:
http://www.xs4all.nl/~estevenh/1

Het werkt als een popup. Dus popupblokker moet uit staan.
Werk alleen met Internet Explorer.
1. Op de kaart van Nederland punt aanwijzen
2. Vraag met TopoMap een detailkaart op
3. Wijs het punt nog een keer met de muis aan
4. Klik op Aerogrid en er verschijnt een luchtfoto.
het voorbeeld is van de groeve het Rooth (verkleind en er zijn nog 3 verdere zoomlevels!).

Op de cooördinatentransformator verschijnt automatisch het cooördinaat voor bv je GPS.
Weet je het GPS coördinaat dan kan je dat intikken en de positie wordt op de kaart van Nederland geplot.



[Bewerkt door GeoEd op 10-10-2005 om 22:45 NL]

[GeoEd]

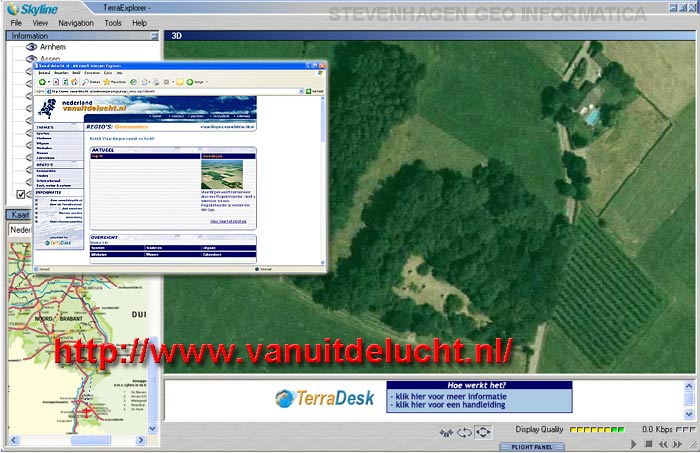

Nog een hele mooie link voor luchtfoto\'s van Terradesk:
http://www.vanuitdelucht.nl/
Er moet wel een programma gedownload worden, maar het is een geweldig resultaat. Google Earth op tot op de zebrastrepen op de weg.

En als voorbeeld.... een toegift:
de onsluiting van Cerithiumklei (oligoceen) in Zuid Limburg!

[GeoEd]

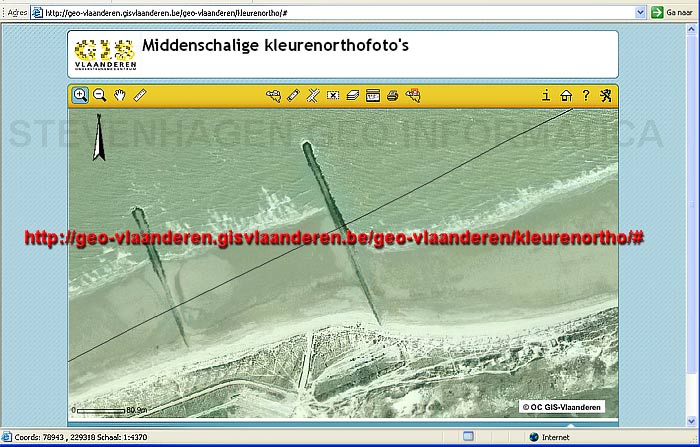

http://geo-vlaanderen.gisvlaanderen.be/ ... urenortho/#

Kleurenluchtfoto\'s van heel Vlaanderen. Op de bovenliggende niveau\'s ook kaarmateriaal. Hele mooie kwaliteit. Ook handig om de coordinaten te bepalen (Lambert).

Op het voorbeeld: omgeving Cadzand aan de Belgische kant. Op deze schaal is de luchtfoto zichtbaar en kan er verder ....! ingezoomd worden.

Voor Ikonos satellietbeelden:
http://geo-vlaanderen.gisvlaanderen.be/ ... en/IKONOS/#


[Bewerkt door GeoEd op 10-10-2005 om 23:26 NL]

[Raf_N]

isis schreef:
Heb laatst google-earth kort bekeken. Zag er spectaculair uit, maar volgens mij waren alleen wat voorbeelden gratis (bv zeer gedetaileerde foto\'s van LA, USA) maar derest betaaloptie.

google maps is gewoon nog niet af, voor zover ik weet is er geen betaaloptie. Voor België en Nederland is nog maar een deel van de luchtfoto\'s gekocht. Hier een voorbeeld van maastricht-centrum, met in het midden de Sint-Servaas brug over de maas.
http://maps.google.com/maps?q=belgium&l ... &t=k&hl=en

De ENCI groeve (die maar enkele km naar het zuiden ligt) kan nog niet in detail bekeken worden.
