Zeef + onderstel ontwerp

[Slownick]

Hey allemaal, hierbij geef ik jullie het ontwerp van mijn zeef die ik zelf al een 10 jaar gebruik.

Het onderstel kan dichtgevouwen worden, zodat het minder ruimte in de auto inneemt, maar toch zeer stevig is.
De inlegzeef past precies in de onderste zeef in dit ontwerp.

Voel je vrij de zeef te maken, en als je de sketchup bestanden wil hebben, stuur me dan even een mailtje.

*EDIT*
Blijkbaar zijn de foto's hier niet goed zichtbaar, volg onderstaande links naar de grote afbeeldingen:

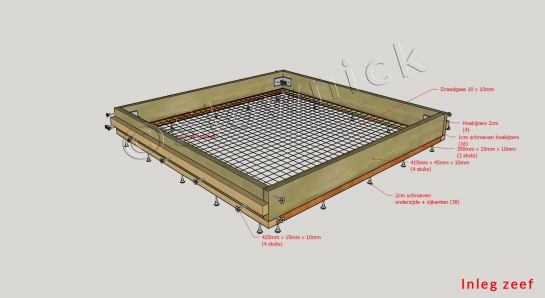

Inlegzeef

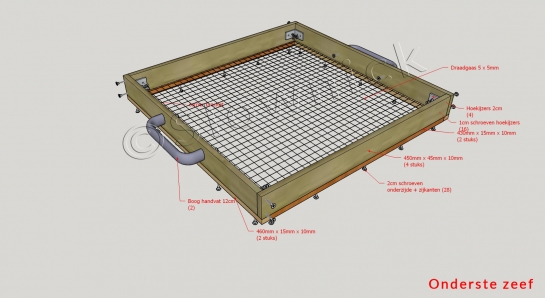

Onderste zeef

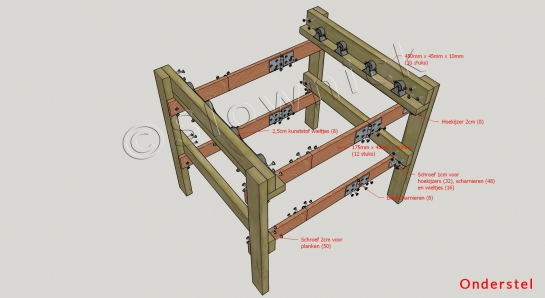

Onderstel

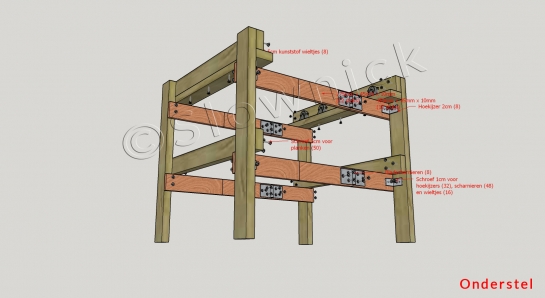

Onderstel 1



[Bewerkt door Slownick op 13-05-2016 om 08:52 NL]

[Bewerkt door Slownick op 13-05-2016 om 08:53 NL]

[Bewerkt door Slownick op 13-05-2016 om 08:54 NL]

[Frederik]

Hey Mario,

Dat zijn zeer duidelijke tekeneingen, en het ontwerp ziet er praktisch en stevig uit.
Ik kan deze als artikel opslaan op de site, incl. hoge resolutie foto's.



[Bewerkt door Frederik op 13-05-2016 om 09:37 NL]

[Frederik]

Bij deze: http://www.fossiel.net/information/arti ... tekeningen

[Slownick]

Dat zou fijn zijn Frederik.
Hier zijn ook de Google SketchUp bestanden:
Zeef SketchUp

[Frederik]

Thanks!

Ik zal eens kijken of ik deze erbij kan zetten.

[phil]

ik heb een tip voor een stevige zeef : op bloemenveilinge gebruiken ze voor bloembollen kisten met stevig ijzergaas onderaan van 5mm, de kist 50X70 cm en 7 cm hoog. ze rekenen 10euro statiegeld, een keer kijken op de vroegmarkt bij bloembollenverkopers
groetjes
